Afiladora de Brocas

---

• Código: 283-407-281-10
• Marca: Elite
• Modelo: B20

---

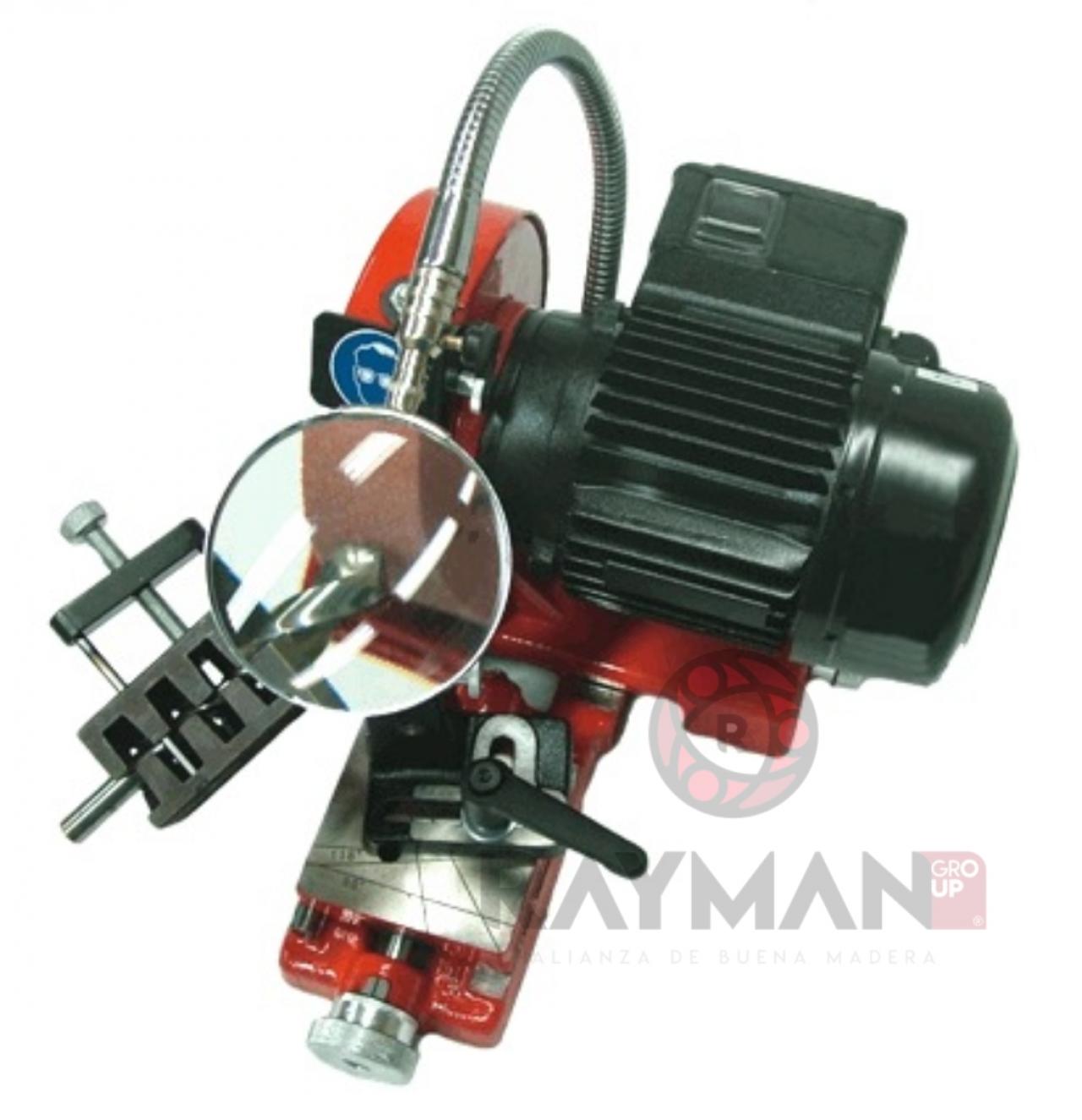

ELITE modelo B 20
Afiladora de brocas de 1 a 20 mm. de diámetro con 2, 3 o 4 cortes a izquierdas o derechas.
Afilado rápido y preciso de las brocas.
La máquina incorpora de serie una práctica lupa para comprobar el desgaste de la broca y el resultado del afilado sin que sea preciso desmontar la broca de la máquina.
La carga de afilado se regula con el nonio frontal para obtener una carga homogénea y exacta.
En caso de necesitar centrar la broca con la muela se utiliza el nonio lateral.
La base de la máquina incorpora una plantilla con los grados estándar de las brocas ya marcados, para que sea muy fácil obtener los grados correctos.

Funcionamiento de la máquina
Demostración del proceso de ajuste y afilado con la ELITE B 20
Dispositivo de fijación de las brocas
Con un solo dispositivo, podemos sujetar todo el rango de diámetro de afilado de brocas, siendo un sistema preciso y muy sencillo de centrar.
Lupa integrada
Para la comprobación de la calidad de afilado, la B 20 incorpora una lupa de serie
CARACTERÍSTICAS TéCNICAS ELITE B 20
- Ajuste frontal de la carga de afilado con nonio de precisión
- Ajuste lateral para el centrado del filo de la broca respecto a la muela
- Lupa incorporada de serie para comprobar la carga necesaria de afilado con respecto al desgaste de la broca, y el resultado final del afilado sin necesidad de desmontar la broca
- Para brocas con corte a izquierdas o derechas.
- Diámetro de las brocas: de 1 hasta 20 mm.
- Muela de corindón de ø125 x 20 x 20 mm. incluida.
